澳门模拟断路器工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。四．使用说明1．面板开关、按键其功能介绍：（1）指示灯：①电源指示灯模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯模拟断路器上电后，运行指示灯亮。说明系统运行正常。③状态指示灯该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相⑤合闸指示灯模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相（2）相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。

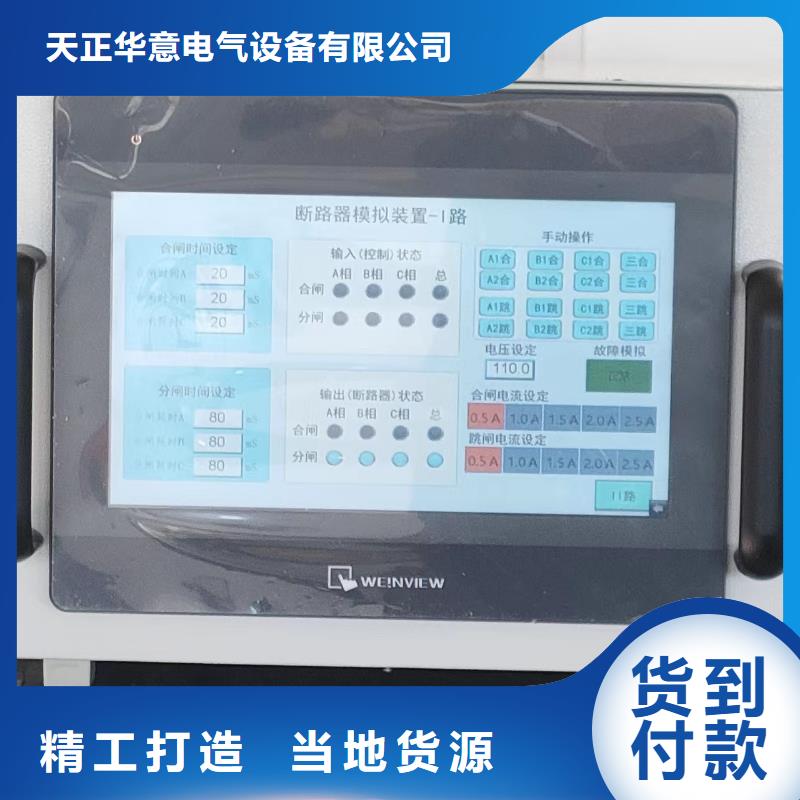

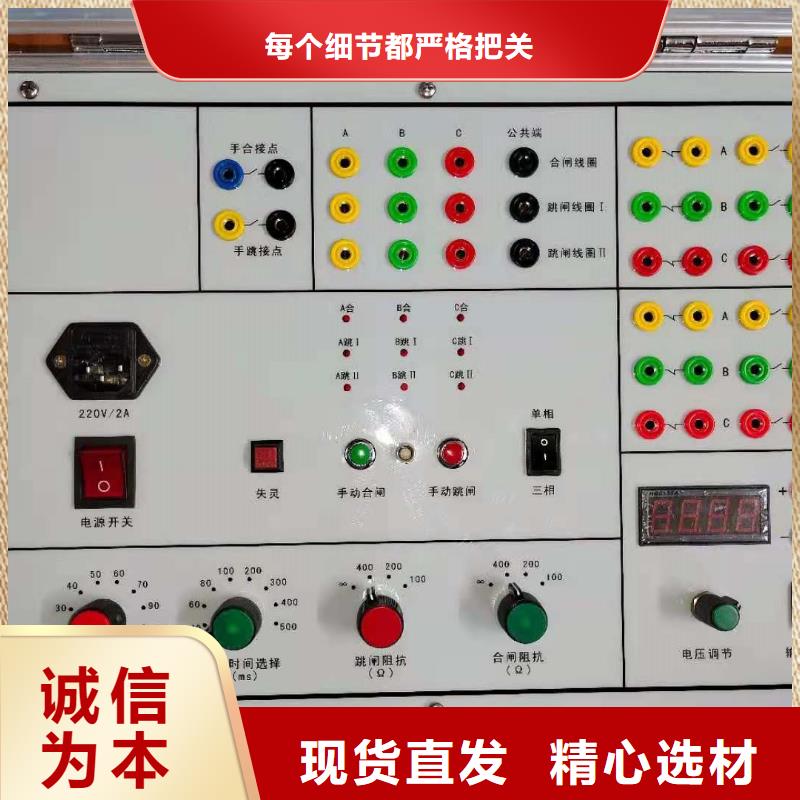

澳门模拟断路器操作面板1．电源开关2、跳合闸线圈 3．手跳接点4．手合接点5、断路器辅助接点输出I(对应于跳闸I)6．断路器辅助接点输出II(对应于跳闸II) 7．合闸电流调整开关8．合闸时间调整开关9．跳闸时间调整开关10．跳闸电流调整开关11．动作选择（三跳/单跳）12．手动跳合闸指示灯13．手动跳闸按钮14．手动合闸按钮15．断路器失灵按钮及指示灯16．跳合闸位置指示灯17．接地端子18．电源输入插座2． 合闸电流调整开关3． 手动合闸按钮4． 手合接点5． 手跳接点6． 合闸线圈端子7． 跳闸线圈I端子8． 断路器辅助接点输出I(对应于跳闸I) 9． 断路器辅助接点输出II(对应于跳闸II) 10．跳闸线圈II端子11．动作选择（三跳/单跳）12．断路器失灵按钮及指示灯13．手动跳闸按钮14．手动跳合闸指示灯 15. 跳闸电流调整开关16．跳闸时间调整开关17．电源开关 1．电源开关2、跳合闸线圈 3．手跳接点4．手合接点5、断路器辅助接点输出I(对应于跳闸I)6．断路器辅助接点输出II(对应于跳闸II) 7．合闸电流调整开关8．合闸时间调整开关9．跳闸时间调整开关10．跳闸电流调整开关11．动作选择（三跳/单跳）12．手动跳合闸指示灯13．手动跳闸按钮14．手动合闸按钮15．断路器失灵按钮及指示灯16．跳合闸位置指示灯17．接地端子18．电源输入插座19．直流电压输出端子20．直流电压输出控制开关四、使用说明1. 装置通电接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于跳闸状态，面板上的三相跳闸位置灯（绿灯）亮,并有告警音响。2．手动合闸及跳闸手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。按下“手动合闸”按钮，断路器模拟装置合闸，三相合闸位置灯（红灯）亮，“手动跳合指示”红灯亮， “手合接点”闭合并自保持，“手合接点”可以模拟控制开关“合闸后”状态，用于做不对应启动重合闸试验。按下“手动跳闸”按钮，断路器模拟装置跳闸，三相跳闸位置灯（绿灯）亮， “手动跳合指示”红灯灭，“手合接点”断开，“手跳接点”闭合；释放“手动跳闸”按钮时，“手跳接点”延时60ms断开。“手跳接点”可以模拟断路器控制开关的“手跳状态”，用于重合闸装置的手跳放电试验
