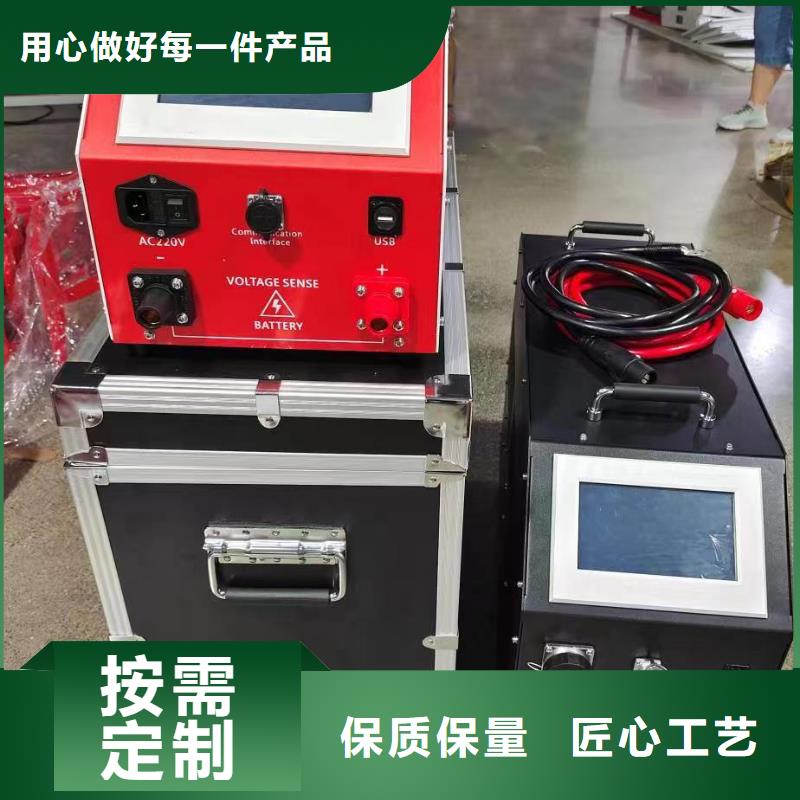

澳门蓄电池充放电测试仪：主机接入AC220V电源，合上交流空开开关。第六步：插入电源，主机开机。第七步：进入放电参数设置。第八步：将放电开关拨到合的位置。第九步：点击“确定”开始测试。仪器快速上手流程图3.2 接口及接线说明3.2.1 仪器接口序号功 能序号功 能镀铬把手外部通讯扩展接口7英寸触摸式液晶屏USB数据接口交流输入接口＋设备电源开关电池正极接入口 电池负极接入口 移动万向轮3.2.2 操作显示屏四、功能概述1.具备放电容量测试功能；2.具备放电电压、电流、时间、容量等阀值的设定；3.具备测试数据记录以日期时间保存并显示在历史数据中；4.具备电压、电流、容量、温度实时动态显示； 5.具备充、放电参数预设置，一键启动；6.采用三相交流220V供电方式。7.7英寸液晶触摸显示屏,分辨率1024x600。8.内置存储器（128MB）：支持自动存储测试记录，可查看历史数据情况。9.预留RS485主机接口，电池单节电压采集。（扩展功能，默认不开放）10.预留RS485从机接口，接受远程控制。（扩展功能，默认不开放）11.预留CAN通信接口。（扩展功能，默认不开放）12.预留USB接口，数据转存（定制功能，默认不开放）五、产品操作5.1 产品使用前注意事项1.设备的控制系统使用交流供电，工作中需要保持交流的不间断供电。2.设备工作时需保证良好通风，进风口及出风口1米范围内不可有遮挡。3.设备应在室内使用，保持设备干燥、无腐蚀、无结露、通风良好。5.2 产品接线5.2.1 接线图示 设备连接：将放电电缆线的快速接头插入测试仪的快速插座对接（红正黑负），然后将放电导线另一端分别与电池组两端连接（红正黑负）。

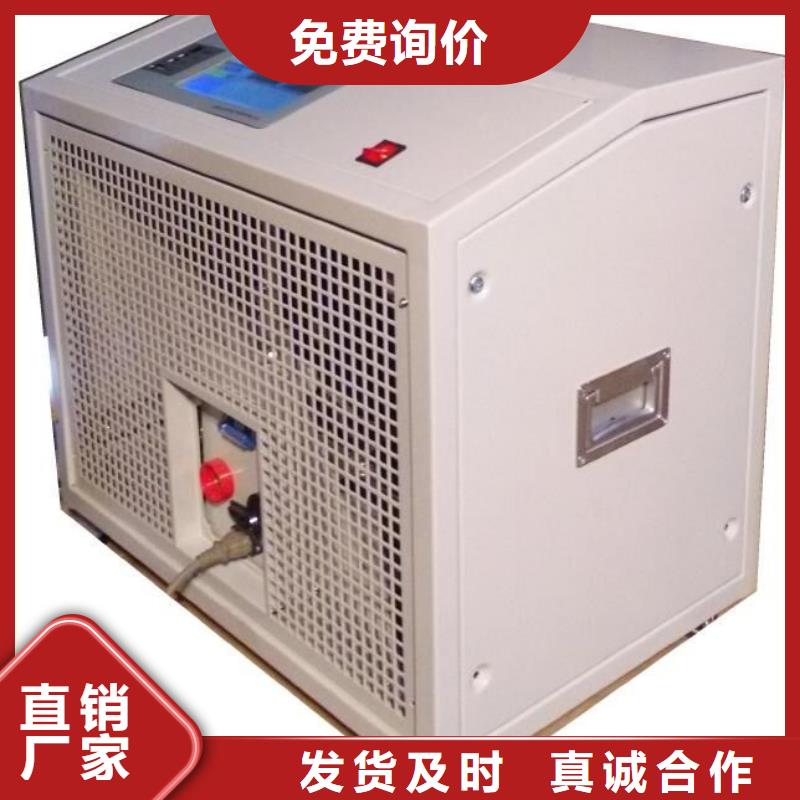

澳门蓄电池充放电测试仪本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。1.2 主要功能特点?产品采用定制镍铬合金电阻器作为负载源。低阻值；能实现更大电流的放电，定制型外观使功率密度更高。高精度；精度能控制在±0.001Ω内，作为负载源使放电过程更稳定。低温度系数；受温度系数影响小，环境适应能力强。耐电流冲击；耐电流能力强，能快速响应大电流冲击，放电过程更可靠。?智能芯片控制。放电过程智能控制，跟随蓄电池电压下降自动调整，保证恒流放电。单节蓄电池电压实时采集，并以曲线方式展示，便于评估分析，同时智能分析电池电压状态，并作出评估。智能计算放电容量与放电小时率之间的转换，实现电池容量状态评估效果。可设定多种门限阀值，智能判断。?放电测试功能。在电池组脱离系统后利用智能假负载进行恒流或恒功率放电，或者利用智能假负载与用户设备并接进行恒流放电。设定好放电电压、放电电流、放电时间、放电容量等阀值等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；放电测试过程中可对放电参数进行修改。
