准备好领略铸铁闸门_水库铸铁闸门现货采购产品的风采了吗？我们为您准备的视频将带您走进产品的世界，让您感受它的独特之处。

以下是:黔东南麻江铸铁闸门_水库铸铁闸门现货采购的图文介绍

工厂直供，规格齐全，超大仓储，量大从优，加工定制，24小时咨询热线电话

为什么选择我们

  1. 厂家直供

  2. 质量好

  3. 规格齐全

  4. 超大仓储

  5. 贴心服务

用心做好 底轴液压闸门，服务好每个客户，质量可靠，严格把控经久耐用，放心购买。诚信为本的服务理念赢得广大客户的信任和好评 ，公司重信用，守合同保证产品质量。

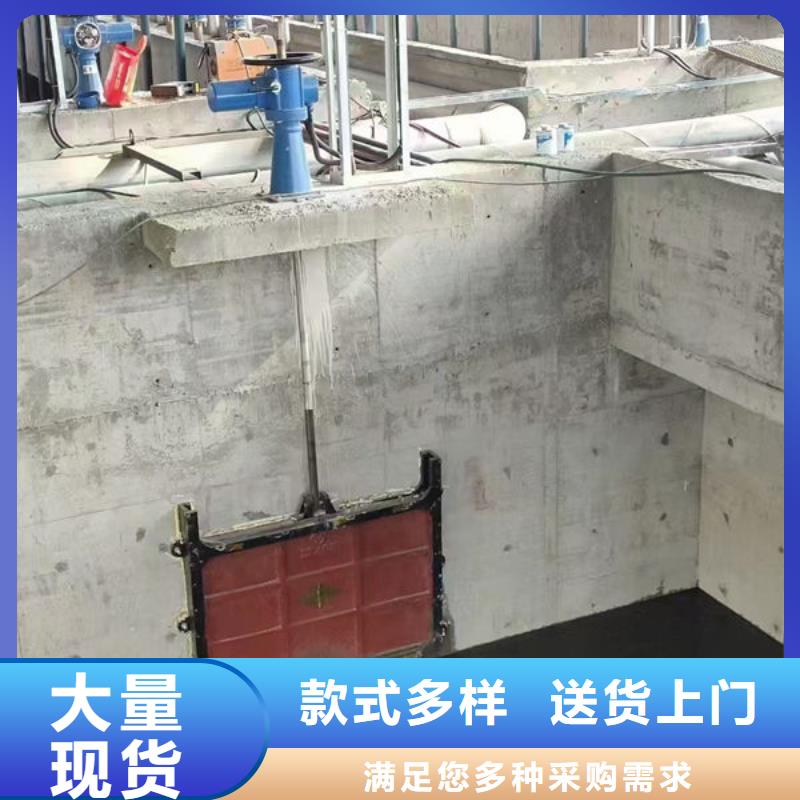

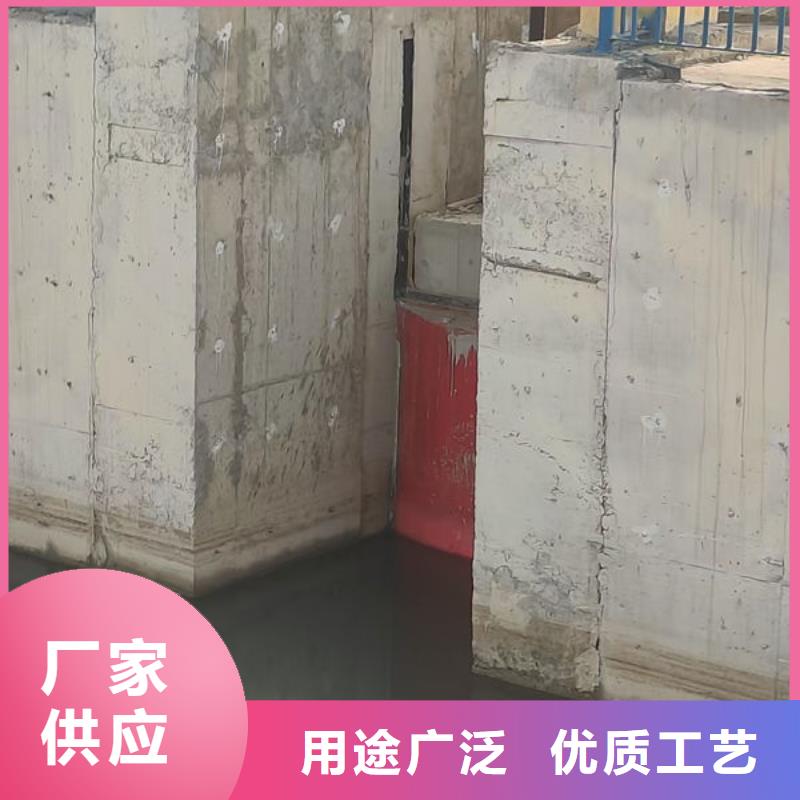

安装与调整  1、在闸门安装前，首先检查各联接部位的螺栓是否有因运输装卸过程中造成的松动，如有应加以紧固。  2、闸门安装时应采用整体就位安装，杜绝闸框、闸板分体安装。 3、安装调试 闸门的一期工程按基础布置配钢筋（或预埋钢板）并留一定的焊接长度。二期浇注前，按照设计止水方向将闸门整体吊装就位，穿好各调整螺栓并拧好螺母，找好闸门前后、左右的正确位置，找直找平，用拉线加以固定，然后将调整螺栓与工程钢筋焊牢，再用塞尺检测各止水处的间隙，同时对孔隙超过0.3mm处用调整螺栓进行调整，确保各止水面的间隙在0.3mm以下， 可进行二期浇注，1.5米以下闸门可按基础图布置安装。  4、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了4-6个勾板压铁，立框的挡板上增加了顶丝。注意在二期浇注凝固后将勾板压铁和档板挡铁上的顶丝拆除，以便闸门启闭。  5、在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应及时，防止灰浆凝固后影响闸门的启闭。






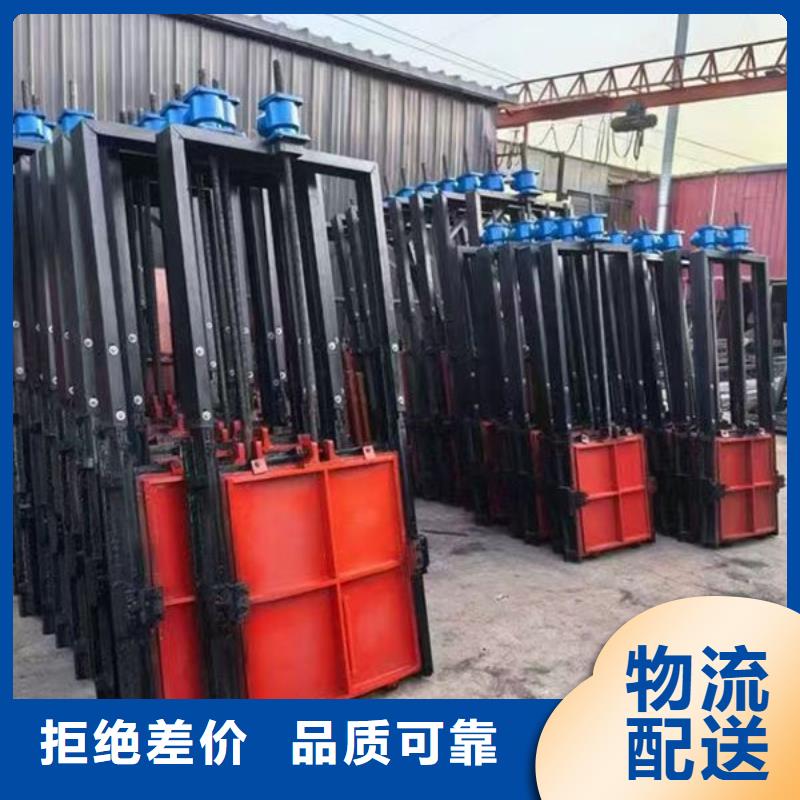

启闭形式 手电两用  启闭力 3t 启闭机型号 QSD-3 电机功率 1.1KW 电机防护等级 IP55 电机绝缘等级 F 适用电源 3相380V 工作制  间歇运行    二、主要结构及工作原理  铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 1、主要结构  （1）、门框由优质铸铁材料整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。  （2）、 门体为整体铸造的方形平板，并在迎水面自带“＃”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250～350mm之间。门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端设有吊耳，门体与吊耳的两接触面精加工之后用螺栓固定。吊耳的受力点靠近门体中心线，吊耳的销轴孔用镗床加工。为减少门体上下运行时的摩擦力，导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。  （3）、门体、门框按 工作水头设计，其抗拉、抗压、抗剪强度的系数为5，传动丝杆的导向支撑间距与丝杆半径之比（柔度）不大于200。  （4）、门体、门框在厚度上留出2mm的腐蚀裕度，门体与门框导向槽间隙小于1.6mm。  （5）、 导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。  （6）、楔紧装置：为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，需调整全部楔块。  (7)、密封面：闸门的密封由侧向与底部、顶部四面组成，四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式，利用门体关闭时与之接触达到密封效果，在结构设计上保证整体密封良好。密封条采用铜合金经精密加工，密封条便于安装和更换。门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中（密封座分别镶在经机加工的闸框和闸板上，用与密封座相同材料制作的沉头螺钉紧固，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm，以保证在门框与门板的使用期间保持原位、不变形、不松动。门框和门板上经加工的凹槽在安装密封条之前涂一层防水粘接剂，以保证水密性。密封工作表面无划痕、裂纹和气孔等缺陷。闸门设置有可以调节的楔紧装置和强制密封装置，保证闸门关闭时，闸板与闸框的密封面紧密接触，闸框密封座与闸板密封座间隙小于0.1mm，闸板与闸框导向槽间隙小于1.6mm。密封座采用铜合金精密加工。  (8)、 丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，阀杆按 工作开闭力设计，其抗拉、抗压、抗剪强度的系数为不小于5，闸门处于关闭位置时，螺纹超出启闭机螺母50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。  （9）轴导架：轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架可在两个方向进行调节，稳固丝杆的正常运行。  （10）、所有铸铁部件经过时效处理或高温回火处理，重要零部件采用树脂砂造型工艺。  （11）闸门的安装方式采用预埋钢板安装方式，预埋钢板与安装螺栓焊接后进行二次浇灌，使整个闸门安装牢固，不会预埋钢板处产生漏水现象。  （12） 闸门安装在墙壁上，为附壁式安装形式。门板一般设于迎水面，



将启闭机中心与平台上的十字线相对应，用水平仪调平启闭机底板后与预 埋钢板点焊，将丝杆的下端与闸门吊耳就位，穿入销轴，复查丝杆的垂直度误差小于1/500mm，全长累计小于5mm，然后将启机底板与预预埋板焊固。 12. 将轴导架架体安装到位，与预套在丝杆的套管用螺栓紧固，注意轴导架管 与丝杆同心，尤其下部一个轴导架到闸门吊耳的距离应大于闸门口径。其余轴导架在闸门的启闭过程中不得与丝杆连接套相碰。 13. 将启闭机护罩就位，用螺栓紧固在启闭机顶部。  五、调试  1. 闸门调试工作需在二次灌浆完全凝固后方可进行。  2. 手动启闭机手动操作13个全行程，操作中应无卡阻现象，方可投入运行。 3. 电动启闭机在接电运行前，必须按所配套电动装置要求将行程限位开关和 过力矩保护开关正确接线后方可进行，打开电动装置外壳按下述顺序操作： a) 闸门处于全闭位置时（留有30～50mm余量），将关行程开关调整到位。 b) 手动打开闸门至全开位置（闸门较大时可接通电临时电源，点动至接近 全开到位，再手动操作到位），将开到位行程开关调整到位 c) 按电气原理图要求正确接线，上述操作请参照随机提供的阀门电动装置 说明书中的相关章节执行。  d) 电动操作1～3个全行程，观察运行情况，在闸门关到位、开到位时行 程限位装置应准确动作。  4. 在闸门操作过程中，注意门体应运行平缓关到位时应无左右倾斜、卡阻， 当出现左右倾斜或单侧卡阻现象时应调节闸门框两侧的斜楔压紧装置的位置，直至正常为止。  5. 上述调整结束后即可进行通水试验。 六、使用维护及注意事项  1. 使用前应在丝杆上涂沫适量钙基或铝基润滑脂，投入使用后，每3～6月检 查涂沫一次，使用频繁时，每月检查涂沫一次。  2. 电动启闭机采用0#板锂润滑脂或相应《阀门电动装置说明书》中要求的没 润滑脂，每年检查添加一次。  3. 手动启闭机（手轮式和手摇式）均为逆时针开闸门，顺时针关闭，操作时 应注意方向，闸门关到位后不得再用力操作，以防顶弯丝杆。  4. 电动启闭机在进行手动操作时，应将切换手柄扳至手动位置，手动完毕后 不得再将手柄扳回，电动时会自动切换。  5. 电动启闭机外壳进行接线调试工作不得在雨天进行，调整完毕后将外壳盖 好，并注意密封效果，开盖调试工作应即开即调，不得开盖后隔宿调试。 6. 电动启闭机均为短时工作制，连续调试时间不得太长。 7. 即使不常使用的闸门，建议至少每月运行一次。 8. 闸门安装后严禁在门体打开状态下进行二次灌浆。 9. 不得在闸门安装后沿未安装启闭机前进行通水试验。  10. 闸门安装时应注意承受的水压方向，单向闸承受的反向水压不得超过规定 值。  11. 闸门通常为铸铁或球墨铸铁制品，抗腐蚀能力较好，通常2～3年对其进行 一次防腐工作。当介质的腐蚀性较大时，应按具体情况确定防腐周期。
