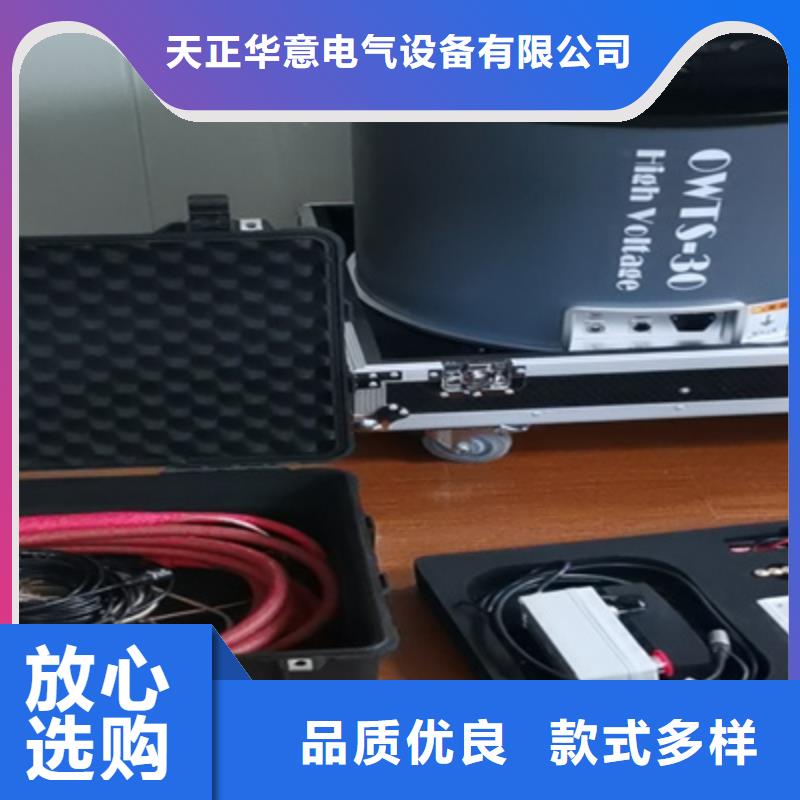

澳门振荡波局放耐压试验系统部分硬件使用说明附件图) 大功率电源线： 用于为设备提供 电源。) 无局放高压连接电缆： 连接高压 单元与被测电缆。) 视在放电量校准源： 用于校准测试视在放电量标定。) 急停盒： 加压测试过程中紧急停止。) 网线： 计算机与高压单元数据传输。f) 降频器： 测试较短电缆时做补偿使用。觑艇1.2 设备连接基本步骤瑞士 Seize 电缆振荡波局放测试系统1) 将电缆电极连接至设备电极上， 电缆的地线接在设备接地端上；图 3 电缆电极和地线与设备的连接图示2) 按图4 所示标识接入 220V 交流电源 连接网线和急停按钮；图 4 电源线 网线和急停线接口3) 打开电源开关， 电源指示灯 ( 绿色） 点亮， 待设备完全启动， 状态指示灯 ( 黄 色） 点亮；图 5 通电后电源指示灯 状态指示灯点亮状态4）状态指示灯点亮之后， 将网线连接至笔记本电脑或者笔记本电脑连接至无线 wifi 信号 OWTS， 点击笔记本桌面上如图 6 所示的“有线连接”或“无线连 接”图标， 点击连接即可进入系统；(a）有线连接 (b）无线连接图 6 远程桌面连接5）进入设备系统后， 将急停按钮盒上的钥匙拧至“开”的位置， 并打开急停 按钮， 红色指示灯点亮， 直流源可以输出高压， 如图 7 所示图 7 急停开关指示状态搭建 35测试系统当被测电缆长度大于等于 250 米时， 无需连接补偿电容， OWTS 系统连接 图 如图 8 所示。待测电缆工作地测试主机图 8 OWTS 系统连接示意图 ( 无补偿电容）当被测电缆长度小于 250 米时， 必须连接补偿电容， OWTS 系统连接图如图 9 所示。待测电缆高压连接电缆图 9 系统连接示意图 （有补偿电容）第二部分软件说明2. 1 综述振荡波检测装置的软件系统按功能可划分为前台控制及检测系统 后台数据 分 析处理系统 。
