以下是:新疆三相电能表校验装置-三相交直流指示仪表检定装置支持大批量采购的产品参数
导读 【天正华意】为客户提供多样化产品，包括乌鲁木齐手持式直流电阻测试仪、克拉玛依录波分析仪、伊犁配电终端自动化测试仪等，适配多元场景需求。三相电能表校验装置-三相交直流指示仪表检定装置支持大批量采购,天正华意电气设备(新疆分公司)tianzh3611-50为您提供三相电能表校验装置-三相交直流指示仪表检定装置支持大批量采购产品案例,联系人:杨经理,发货地:平度市平安路2号。 新疆维吾尔自治区 新疆维吾尔自治区（维吾尔语：شىنجاڭ ئۇيغۇر ئاپتونوم رايونى），简称“新”，是中华人民共和国自治区，首府乌鲁木齐市，位于中国西北地区，是中国五个少数民族自治区之一。面积166.49万平方千米，是中国陆地面积的省级行政区，约占中国国土总面积的六分之一。截至2022年末，自治区常住人口为2587万人。截至2023年1月，新疆维吾尔自治区辖4个地级市、5个地区、5个自治州、12个自治区直辖县级市，自治区人民政府驻乌鲁木齐市。
我们精心制作的三相电能表校验装置-三相交直流指示仪表检定装置支持大批量采购产品视频已经准备就绪，让您一睹产品的风采。无论您是初次接触还是再次了解，视频都将为您带来全新的视角和体验。
以下是:新疆三相电能表校验装置-三相交直流指示仪表检定装置支持大批量采购的图文介绍

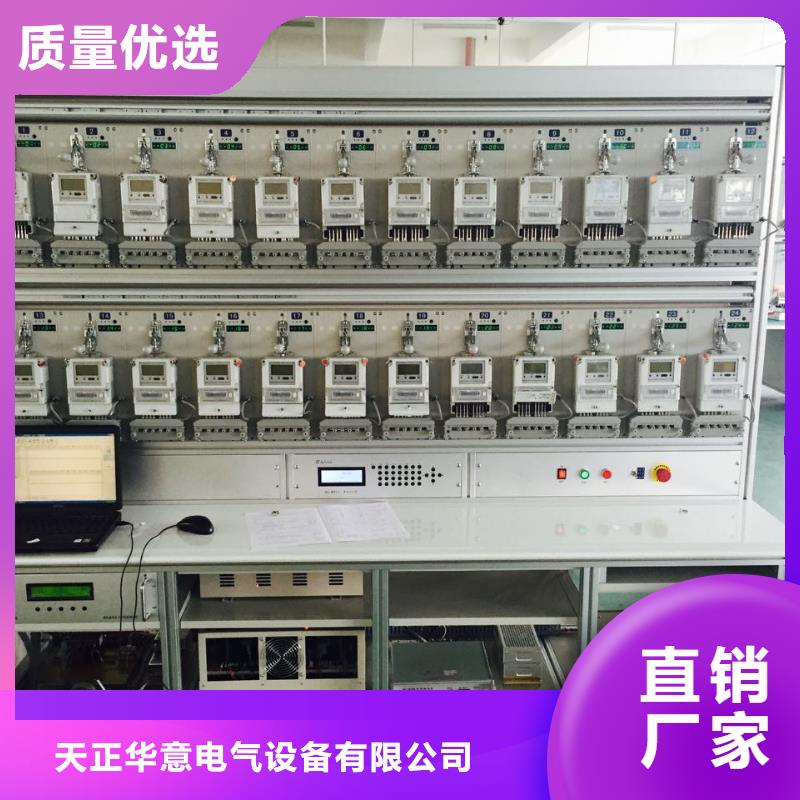

新疆三相电能表校验装置装置的机械结构在开始使用装置进行校验电能表的工作之前，您首先应当熟悉装置的机械结构。本装置可能采用一体式或分体式结构。分体式结构装置的挂表架与装置电源控制柜在结构上是分离的，电源控制柜采用立式标准机柜，它与挂表架之间只有电气连接，脱掉连接器，两者可分离。一体式结构装置的电源部分就放在挂表架的下面，在结构上是机械连接在一起的。装置面板或挂表架上的功能按键，均采用带灯的按钮开关，按下后灯会亮。如果您不小心按下了某键，只要再按一次释放该键就可以了。挂表架侧面立柱上还装有一个保护用“急停开关”，它是一个“动断”式自锁开关，紧急时按下可切断装置总电源，开机前该开关应处于释放位置。挂表架侧面立柱上还装有一组电流测试输出端子和电压测试输出端子，侧面立柱上还有装置内工作标准表的电能高、低频脉冲输出端子，用于装置周期检定时连接检验标准表，正常校表时这组电流测试输出端子应当用配备的专用短接片短接起来。电流输出端子可以短接而不会出现任何问题，装置的负反馈限流电路将保证输出电流始终与设置的电流档位一致。在装置另一边立柱上，装有电源开关、功放开关、电源过载指示灯、自动压表按钮，以及电流双回路工作指示灯。● 装置电源的连接校验装置使用三相交流 220V /380V 50HZ电源供电，用户的供电电源插座应使用符合国标的三相四芯插座，插座本身的允许额定电流值应足够大，如果用户的供电回路装有自动断路器一类保护装置，那么该自动断路器的容量也应足够大。通常，24表以下的装置，自动断路器每相的额定电流值应不小于16~25A；30表位以上的装置，自动断路器的额定电流值应更大一些。装置的电源接线端子一般位于装置电源机柜后边的下部。安装时，先将电源线穿入进线孔，拧下电源进线端子的压线螺钉，按端子上的相线、零线标志接上电源线并拧紧螺钉。应仔细检查，装置的接地端子应按规定可靠接地，不要错接电源线。检查接线无误后，将电源线插头插入供电插座。
天正华意电气设备(新疆分公司)注册地址位于平度市平安路2号，注册为新疆市场监督管理局，法人代表为杨经理，经营范围包括 工频交流耐压试验装置生产、销售、安装等，是您购买 工频交流耐压试验装置的不二选择。
新疆三相电能表校验装置被校电能表的接线方式方法2.3.1 工作电源的连接本仪器提供两种供电方式：市电供电和电压端子接入电源供电。这两种方式的切换是通过面板的电源转换开关来是实现的（如图2-1：8所示），当选择到“外”时，仪器通过市电供电；当选择到“内”时，仪器通过电压端子的Ua、Uo供电。由于本仪器工作电源范围是AC45V~450V，当用户现场工作时，即使没有市电供电，仅仅通过被测电能表的电压通道提供的能量，就可以使本仪器正常工作，给用户提供了的方便。2.3.2 脉冲采集的方式方法本仪器支持多种被校电能表的脉冲输入方法，如光电采样器、手动采样器或直接采集电子脉冲。当通过脉冲线直接采集电子脉冲时，要求使用本仪器配套的脉冲线。该脉冲线中，黑色线为电源负极，接在目标电能表脉冲输出端子的负极；黄色线为脉冲接收，接在目标电能表脉冲输出端子的输出端。2.3.3 电压、电流的连接方式方法下面分别给出校验单相电能表、三相三线电能表、三相四线电能表的接线方式，其中电流的接法分别给出了内置电流互感器和钳形电流互感器的，用户根据实际情况灵活选择。
新疆三相电能表校验装置 在测试三相三线100V、380V、三相四线57.7V、220V、单相220V时，都可以直接用。无需从接入电源。注意：在改变电源时，先回到中间位置，停5秒钟，然后再接通新电源。3.5.2、校验三相三线电能表的接线方法电压:电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄Uc -＞ C相电压线 -＞ Uc电压端子 红Ub -＞ ＊相电压线 -＞ ＊电压端子黑电流端子: 电网 电流线 仪器颜色Ia＋ -＞ A相电流输入端 -＞ Ia电流端子黄Ia- -＞ A相电流输出端 -＞ Ia电流端子黑Ic＋ -＞ C相电流输入端 -＞ Ic电流端子红Ic- -＞ C相电流输出端 -＞ Ic电流端子 黑3.5.3、校验三相四线电能表的接线方法电压电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄 Ub -＞ B相电压线 -＞ Ub电压端子绿Uc -＞ C相电压线 -＞ Uc电压端子 红＊ -＞ ＊相电压线 -＞ ＊电压端子黑端子电流: 电网电流线仪器颜色Ia＋ -＞ A相电流输入线 -＞ Ia＋电流端子 黄Ia- -＞ A相电流输出线 -＞ Ia-电流端子 黑Ib＋ -＞ B相电流输入线 -＞ Ib＋电流端子 绿Ib- -＞ B相电流输出线 -＞ Ib-电流端子 黑Ic＋ -＞ C相电流输入线 -＞ Ic＋电流端子 红Ic- -＞ C相电流输出线 -＞ Ic-电流端子 黑电流钳:使用5A钳表时，将A、B、C三相5A钳表插入仪器侧面的7芯航空头插座，钳表的正极为电流进，钳表的负极为电流出。用大电流钳（100A、500A、1000A）时，A、B、C相钳表插入仪器侧面相应的A、B、C相的钳表插座中。3.5.4、校验单相电能表任选某相电压、电流输入插座，将电流、电压线与被测电能表的接线端子对应相连（或用钳表）。若要取端子电源为仪器的工作电源,请选用仪器A相对电表进行校验.端子电源注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。
总结联系人:杨经理,电话:【】,天正华意电气设备(新疆分公司)在新疆本地专业从事三相电能表校验装置-三相交直流指示仪表检定装置支持大批量采购,新疆各个县市以及周边新疆 乌鲁木齐市、克拉玛依市、伊犁市城市均可提供送货上门服务！
