我们的【发电机特性综合测试仪】高压开关特性测试仪校准装置产地源头好货产品视频已经准备好，它将为您呈现产品的完美细节，让您为之惊叹不已。
以下是:安徽安庆【发电机特性综合测试仪】高压开关特性测试仪校准装置产地源头好货的图文介绍

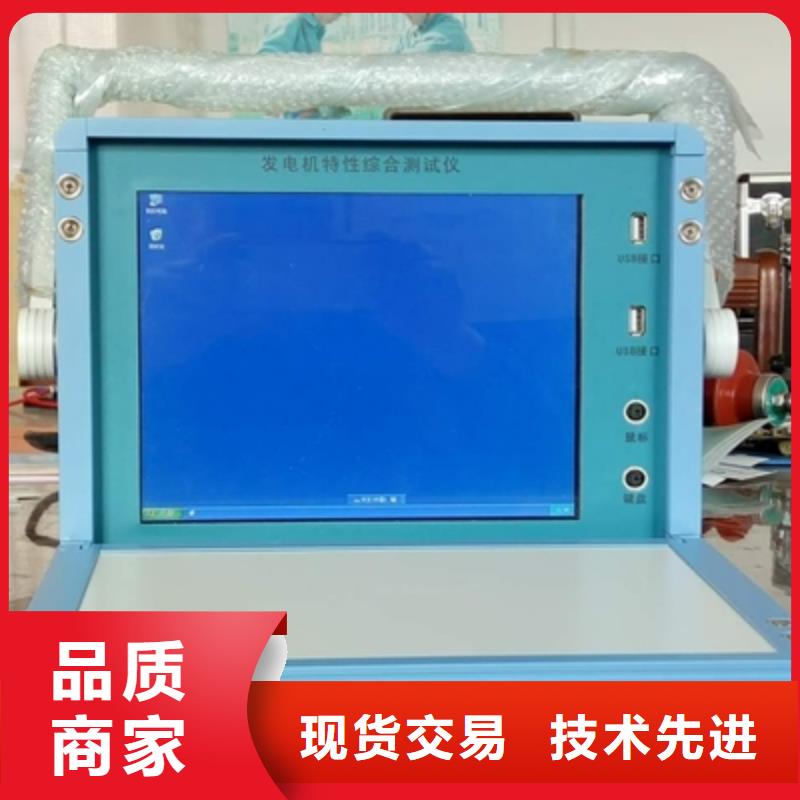

安徽安庆发电机特性综合测试仪TH-2B发电机特性综合测试系统是专门为发电厂发电机组大修后电气启动试验而设计的，它可完成发电机的各种特性曲线（发电机空载、短路、灭磁、零起、±10％阶跃、频率试验以及励磁机的负载试验等）的实时测量和分析，具有测量信号多、精度高等特点。二、技术特点1.采用标准接口，以适应各类电厂（火力发电厂、水利发电厂、核能发电厂等）的需要。2.可进行自动采集数据，也可进行交互式采集数据。3.实时绘制特性曲线，使测试更直观。4.可进行波形对比，将实测数据和历史数据进行同坐标对比，以利于判断。5.检测数据稳定、、可靠，从而能正确判断电机的检修情况，以确保发电机正常运行。6.采用图表输出方式，更易于分析判断和存档。7.采用工控机主板，大屏幕液晶显示器与测试单元一体化设计，可靠性更高8.本系统程控化程度高，大大降低了测试复杂度，提高了工作效率和性。9.6路电压信号处理采用先进的电磁感应、光电隔离原理，测试精度高，响应时间快、性能稳定。输入与输出完全隔离，隔离电压大于3KV，过载能力可持续2倍于标称电压（3相150V、3相750V），输入阻抗大于150KΩ（或750 KΩ）。10.3路电流信号处理采用钳式电流传感器，现场接线方便、，测试精度高，响应时间快、性能稳定。输入与输出完全隔离，隔离电压大于3KV，可持续过载能2倍于标称值，瞬时20倍60秒过载。
天正华意电气设备(安庆市分公司)坐落于 工频交流耐压试验装置基地安徽安庆，公司领导团队由多位从业 工频交流耐压试验装置行业十几年的精英组建而成，应允时代的需求打造了一家针对 工频交流耐压试验装置专业研发、设计、生产、销售、安装为一体综合性企业。
安徽安庆发电机特性综合测试仪特性和技术参数1.2.1 软件功能与特点仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析，谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。12仪器能够自动生成WORD试验报告，Excel试验报告13 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化14 所有采样通道的名称和单位都可以重新定义15 各种试验的试验环境设置和仪器设置自动保存16 自动计算各种试验模板的试验参数17 简单方便的通道滤定方式18 使用U盘或移动硬盘等存储设备方便的导出试验数据19 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀20 采用防抖动处理，避免用户错误操作
安徽安庆发电机特性综合测试仪波形类试验?试验设置由“电气试验/波形类试验”，进入“启动波形类试验”设置页面，如图21所示：图21在设置对话框，用户再次选择模板，如果没有合适的模板，则选择“新建”，并选择要记录的模拟量、开关量和派生量。同时需选择或输入试验名称、确定记录总时长。?试验窗口在“启动波形类试验”设置页面，按“确定”按钮后，即进入试验窗口，进入波形类阶跃试验页面，如图22所示：图22波形类试验在界面、操作方面与曲线类试验类似。详见“5.5.2曲线类试验”。用户可以在熟悉曲线类试验的基础上，了解波形类试验与之的差异。二者的主要差异概况如下：1）曲线类试验记录的是模拟参量的有效值（交流量的RMS、直流量是10ms平均值），包括开关量的所有参量的数据点间隔是10ms。而波形类试验使用录波仪当前的采样频率（基本频率是10KHz、20KHz、50KHz、100KHz可选），记录参量（含开关量）的实时波形。2）曲线类试验记录的有效值，按标准算法10ms生成一点，其准确度符合录波仪的技术规格。而波形类试验的有效值取定长的时间窗口按采样频率同步生成，在交流参量的频率偏离50Hz时，有效值的准确度下降。3）曲线类试验可以记录录波仪定义的所有派生量，派生量均按标准算法10ms生成一点，其准确度符合录波仪的声明。而波形类试验仅支持有限种类的派生量，派生量按采样频率同步生成，在交流参量的频率偏离50Hz时，派生量的准确度下降。
